弹性阻尼体: 产品型号：BTH; 产品产地：; 发布日期：2019-05-06; 浏览次数：次; 咨询电话：0531-82762338; 关键词：; 分享到： QQ空间新浪微博腾讯微博更多; 下一个产品上一个产品

详细介绍

弹性阻尼体的选型

在订货时，如有“弹性阻尼体的设计图纸或型号标记”，我们会按照图纸给您订货，并提供相关专业意见和建议。

如没有图纸，请提供参数给我们，或者我们去现场测绘。

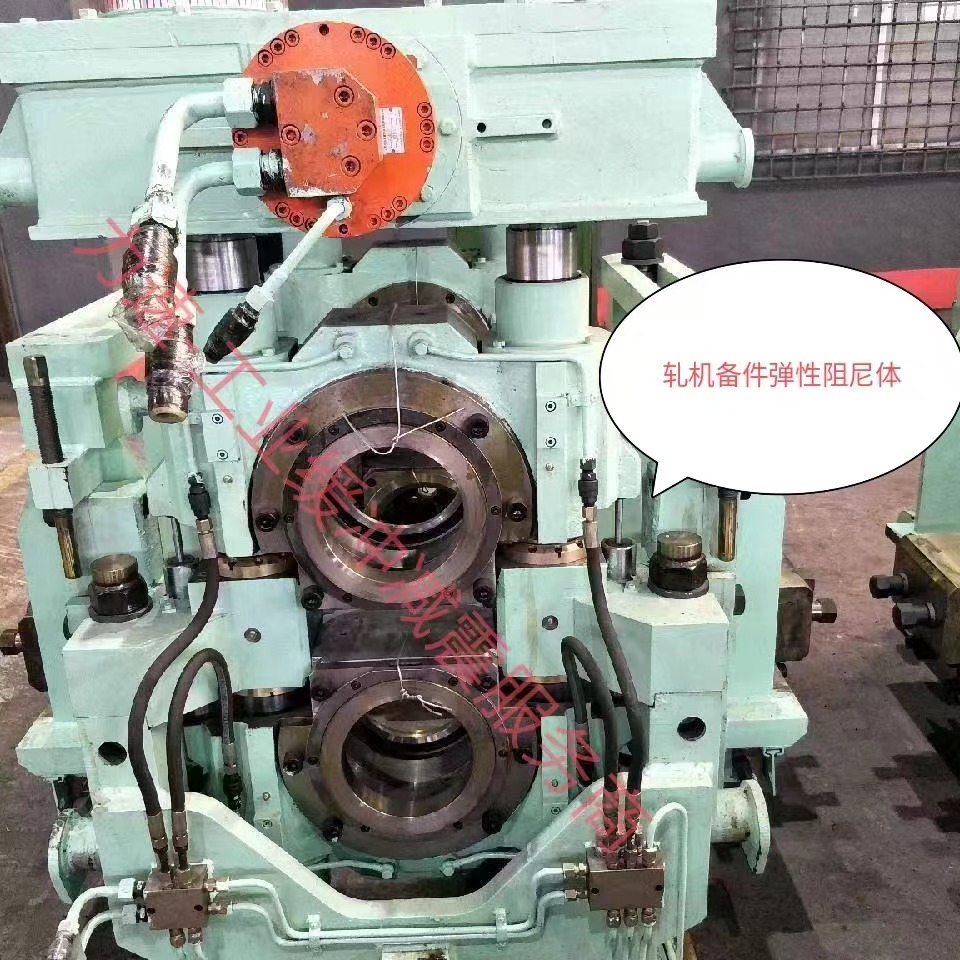

轧辊和轴承座的组合重量通常由4个减震器支撑,

减震器内贮存能Fmin的计算方法为:

Fmin =K×（1/4G1+1/3G2）

其Fmin为弹性阻尼体所需承受的小反力；

K为平衡系数(二辊轧机为1.3-1.5，四辊轧机为1.1-1.3)

G1为上工作辊及轴承座装配总重量,G2为接轴重量。

弹性阻尼体行程计算方法:

行程(S)≥ 大辊径(φmax)- 小辊径(φmin)+预留辊缝(d)

当行程过大，无法达到弹性阻尼体安全要求时,可采取加垫方法,原则如下:

垫块厚度(b)+行程(S)≥大辊径(pmax)-小辊径(pmin)+预留辊缝(d)

必要时b值也可分开为b=b1+b2+b3.....

关于选型的几点说明：

（1）选型表所示为BTH-1至BTH-11系列轧机用弹性阻尼体，厂家可根据具体情况选定。

（2）在行程S和最小反力Fmin确定后，长度L及直径D1大于表中所列尺寸，均可达到安全要求，相应位置的直径D1值及长度L越大，越可满足行程S的要求。

（3）设计单位在设计轧机时可直接选用，现特提供BTHA、BTHB两类产品（见附表）。

（4）选型表中所列型号为国内一般轧机通用型号，我们单位可以根据用户提供的有关数据进行单独设计。

BTH系列牌坊式弹性阻尼体选型表

系列型号	产品型号	反力 Fmin(kg)	行程 S（mm）	总长 L（mm）	反力 Fmax（kg）	D1 (mm)	D2 （mm）	H (mm)
BTH-1	30A120	200	15	120	550	30	28	自定
BTH-1	32A130	200	20	130	550	32	30	自定
BTH-2	35A150	300	20	150	750	35	32	自定
	35A170	300	25	170	750	35	32	自定
	35A190	300	30	190	750	35	32	自定
	35A180	400	20	180	1500	35	32	自定
	35A275	400	55	275	1150	35	32	自定
BTH-3	40A200	400	30	200	1500	40	35	自定
	45A150	200	40	150	1500	45	40	自定
	45A200	400	40	200	1500	45	40	自定
	45A230	400	50	230	1500	45	40	自定
	45A180	550	30	180	1250	45	40	自定
	45A220	550	40	220	1250	45	40	自定
	45A210	650	30	210	1280	45	40	自定
	45A230	650	40	230	1280	45	40	自定
BTH-4	50A215	550	45	215	1250	50	45	自定
	50A235	550	50	235	1250	50	45	自定
	50A240	550	50	240	1250	50	45	自定
	50A230	650	40	230	1280	50	45	自定
	50A255	650	40	255	1280	50	45	自定
	50A275	650	50	275	1280	50	45	自定
	50B230	800	40	230	155O	50	45	自定
	50B240	700	40	240	1400	50	45	自定
	50A342	550	150	342	1300	50	45	自定
	50A312	1150	62	312	2500	50	45	自定
BTH-5	54A235	700	45	235	1450	54	50	自定
	54A275	700	55	275	1450	54	50	自定
	54A290	700	50	290	1450	54	50	自定
	54A210	800	30	210	1620	54	50	自定
	54A250	800	45	250	1620	54	50	自定
	54A230	1500	40	230	1950	54	50	自定
	54B230	1200	30	230	2300	54	50	自定
	54A265	1500	30	265	2730	54	50	自定
	55A352	500	83	352	1700	55	55	自定
BTH-6	50A250	800	50	250	1620	50	55	自定
	50A280	800	50	280	1620	50	55	自定
	50A245	1500	45	245	1950	50	55	自定
	50A270	1500	45	245	1950	50	55	自定
	50A300	1200	50	300	2300	50	55	自定
	50A250	1400	40	250	2700	50	55	自定
	50A335	1500	50	335	2500	50	55	自定
	50A280	1150	58	280	2000	50	55	自定
	50A350	1150	70	350	2350	50	55	自定
	50A353	900	150	353	3000	50	55	自定
BTH-7	65A290	1500	50	290	1950	65	50	自定
	65A300	1500	50	300	1950	65	50	自定
	65A320	1200	50	320	2300	65	50	自定
	65A335	1400	50	335	2700	65	50	自定
	65A250	1500	40	250	2730	65	50	自定
	65A280	1500	50	280	2730	65	50	自定
	65A350	1500	50	350	2730	65	50	自定
	65B290	1800	40	290	3150	65	50	自定
	65A325	1800	50	325	3150	65	50	自定
	65A315	2300	40	315	4150	65	50	自定
	65B290	2000	40	290	3500	65	50	自定
	65A302	1400	40	302	2400	65	50	自定
BTH-8	70A290	800	45	290	1800	70	65	自定
	70A310	1200	70	310	2300	70	65	自定
	70A325	1400	70	325	2700	70	65	自定
	70A330	1400	50	330	2500	70	65	自定
	70A350	1500	70	350	2730	70	65	自定
	70A340	1800	50	340	3150	70	65	自定
	70A365	2000	50	365	3500	70	65	自定
	70A380	2000	70	380	3400	70	65	自定
	70A400	2150	50	400	3500	70	65	自定
	70A350	2200	70	350	3700	70	65	自定
	70B330	2300	50	330	4150	70	65	自定
	70A330	1500	74	330	3150	70	65	自定
	70A333	1800	68	333	3500	70	65	自定
	70A265	3150	30	265	4900	70	65	自定
	70A305	3150	40	305	5200	70	65	自定
	70A450	1150	50	450	1700	70	65	自定
	70A435	2000	40	435	2800	70	65	自定
	70A490	3000	40	490	5200	70	65	自定
BTH-9	75A370	1500	80	370	2730	75	70	自定
	75B370	2300	50	370	4150	75	70	自定
	75A335	2500	50	335	4750	75	70	自定
	75A385	3000	50	385	5200	75	70	自定
	75A405	2200	70	405	3350	75	70	自定
	75A415	2200	50	415	3150	75	70	自定
	75A470	3150	80	470	5550	75	70	自定
BTH-10	80A345	1800	70	345	3150	80	75	自定
	80A350	2300	50	350	4000	80	75	自定
	85A370	2300	70	370	4150	85	80	自定
	85A390	1800	90	390	3150	85	80	自定
	90A380	2000	90	380	3500	90	85	自定
	90B380	2300	105	380	4750	90	85	自定
	90A350	2500	70	350	4750	90	85	自定
	90A370	2800	90	370	5450	90	85	自定
	90A450	3150	80	450	3000	90	85	自定
BTH-11	150A420	2300	150	420	4150	150	95	自定
	115A370	2500	150	370	4750	115	110	自定
	115A350	3000	80	350	5200	115	110	自定
	115A410	3000	150	410	5200	115	110	自定
	115B370	3500	80	370	5900	115	110	自定
	115A400	3500	90	400	5900	115	110	自定

特别说明：

（1）选型表中Z小反力Fmin及Z大反力Fmax值均为水平轧机弹性阻尼体力能参数。

（2）同型号立式轧机弹性阻尼体的Z小反力Fmin及Z大反力Fmax值为水平轧机的50%.

（3）立式轧机弹性阻尼体尾部开8-10潜标记槽，其余外形尺寸均与水平轧机相同。
